Posted: Fri 20 Jun - 21:01 Post subject: Le tramway du Mont-Blanc (TMB)
Description générale des infrastructures
Voie métrique équipée de rail de type Vignole: 20.35 kg au mètre Longueur totale: 12.400 km Crémaillère: de type Strub sur 85 % du parcours soit 10.500 km environ La traversée du Fayet et des stations de croisement intermédiaires situées en palier est dépourvue de crémaillère
Electrification: courant alternatif 11 kV 50/60 Hz Rayon de courbure minimum: 54 m Profil en long: - rampe uniforme: 15 % - rampe maximale: 24 %
BLU Petit posteur
Offline
Joined: 19 Mar 2008 Posts: 342
Posted: Fri 20 Jun - 21:09 Post subject: Le tramway du Mont-Blanc (TMB)
Altitude: - au départ du Fayet: 580 m - à l'arrivée au Nid de l'Aigle: 2372 m
Stations: Le Fayet (580 m) Saint-Gervais-ville (792 m) Montivon (1400 m) Col de Voza (1653 m) Bellevue (1794) Le Mont Lachat (2047 m) Nid de l'Aigle (2372 m)
Posted: Fri 20 Jun - 21:10 Post subject: Le tramway du Mont-Blanc (TMB)
Principales dates
25 Juillet 1909 - Inauguration et mise en service de la section: Le Fayet (580 m) Saint-Gervais ville (792 m) Montivon (1400 ) Col de Voza (1653 m)
1911 - Mise en service de la section: Col de Voza (1653 m) - Bellevue (1794 m) 1912 - Mise en service de la section: Bellevue (1794 m) Le Mont Lachat (2047 m) Le Nid d'Aigle (2372 m)
1923 - La ligne est ouverte en hiver jusqu'à Bellevue (1794 m) 1957 - Electrification de la ligne en courant alternatif 11 kV 50/60 Hz Les machines à vapeur mixtes (adhérence et crémaillère) de type 020 T, sont remplacées par des motrices électrique
BLU Petit posteur
Offline
Joined: 19 Mar 2008 Posts: 342
Posted: Fri 20 Jun - 21:10 Post subject: Le tramway du Mont-Blanc (TMB)
Motrices
Longueur "hors-tampon": 15.40 m Empattement: 12.85 m Empattement d'une bogie: 2.65 m Poids total en ordre de marche: 31.4 tonnes Charge: 7.2 tonnes Puissance total: 400 kW soit 630 CV Moteur: - 2 bogies à 2 esieux - poids d'un moteur: une tonne
La motrice est toujours placée côté vallée et la remorque côté montagne Ce qui permet de retenir la remorque à la descente La remorque compte une seule cabine de conduite
Petite anecdote familiale: 3 rames composée d'une motrice et d'une remorque circulent Plutôt que de leur attribuer un numéro, le Directeur les a bâptisées aux prénoms de ses 3 filles Ainsi, on peut emprunter la rame: - bleue au prénom de Marie - rouge au prénom de Jeanne - verte au prénom d'Anne
BB67500 Bon posteur Offline
Joined: 03 Feb 2008 Posts: 2,502
Votre prénom: Jo
Posted: Thu 2 Oct - 22:21 Post subject: Le tramway du Mont-Blanc (TMB)

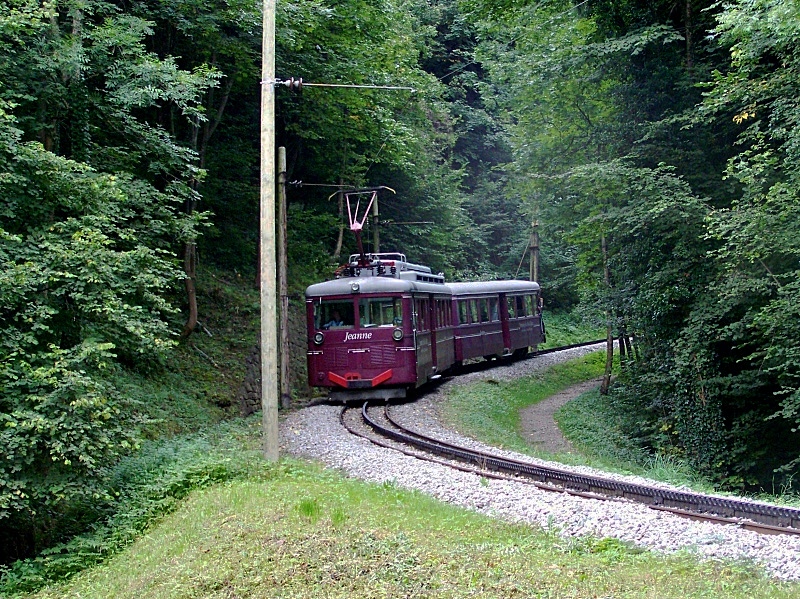

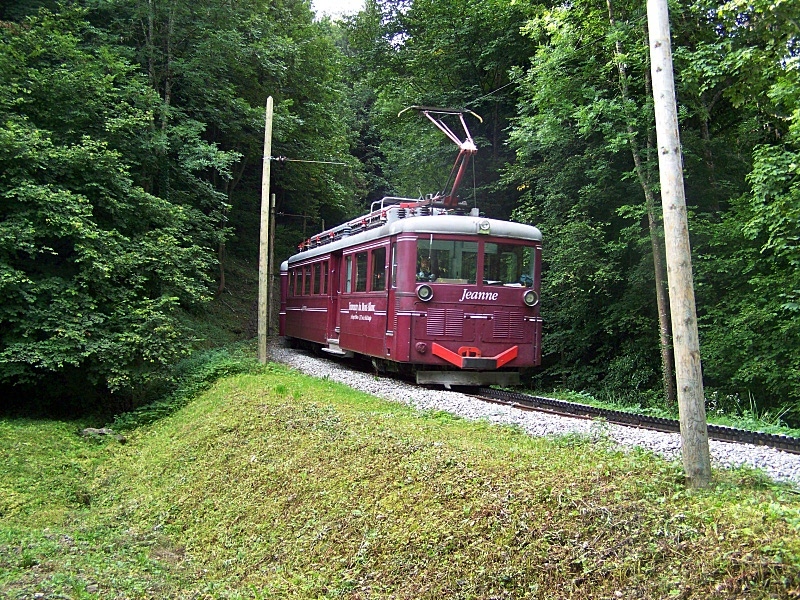

Bonjour voici plusieurs vues des automotrices Jeanne,Anne et Marie a Saint-Gervais Mont-Blanc pendant mes vacances d'octobre 2008: On commence avec Jeanne descendant au Fayet vue ici a côté du chemin piétonnier forestier qui y descend

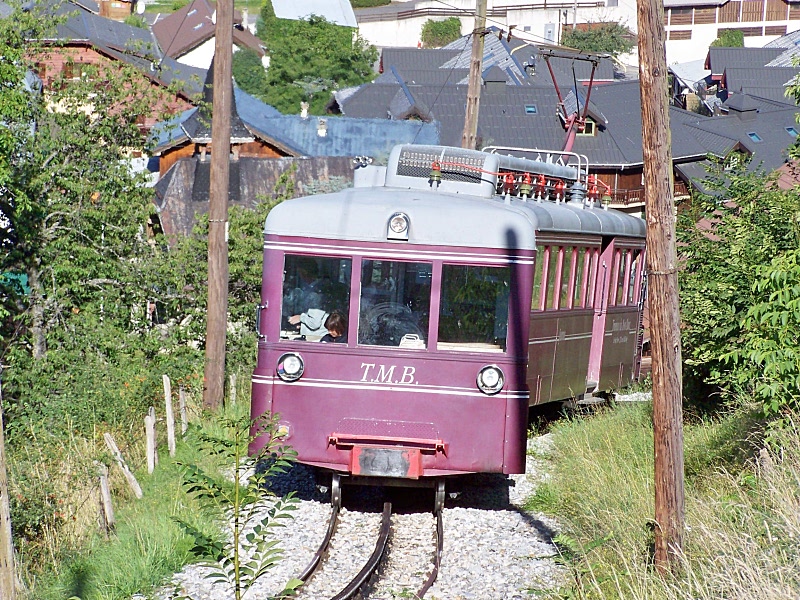

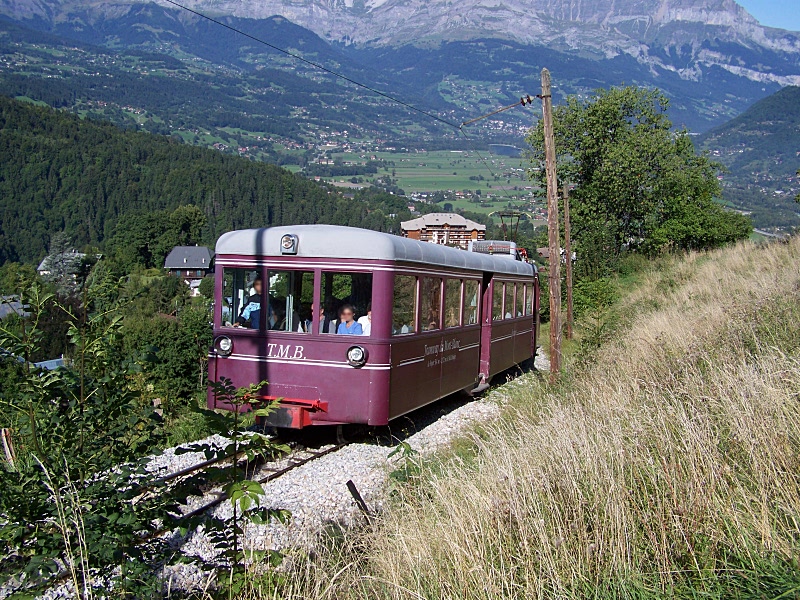

Toujours a ST Gervais ..mais bien plus haut (1200 métres)

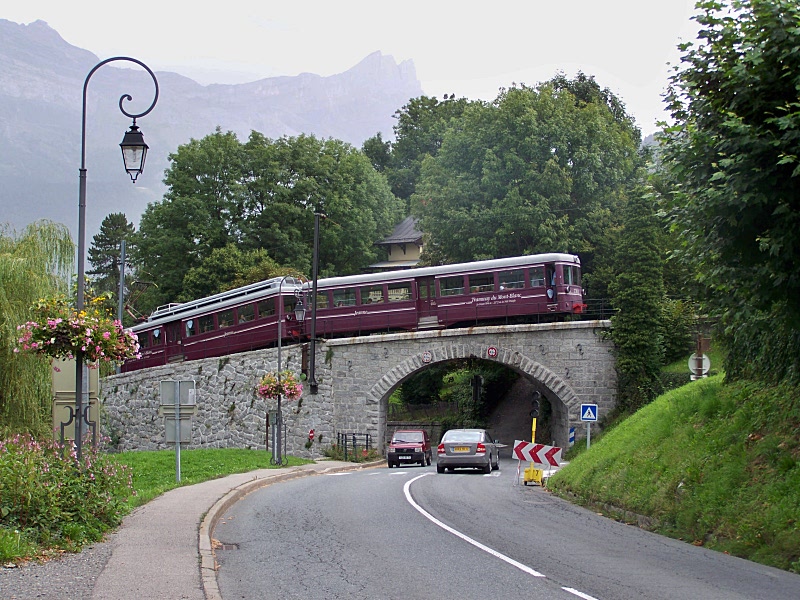

Sur le pont entre le Fayet et ST Gervais MT blanc

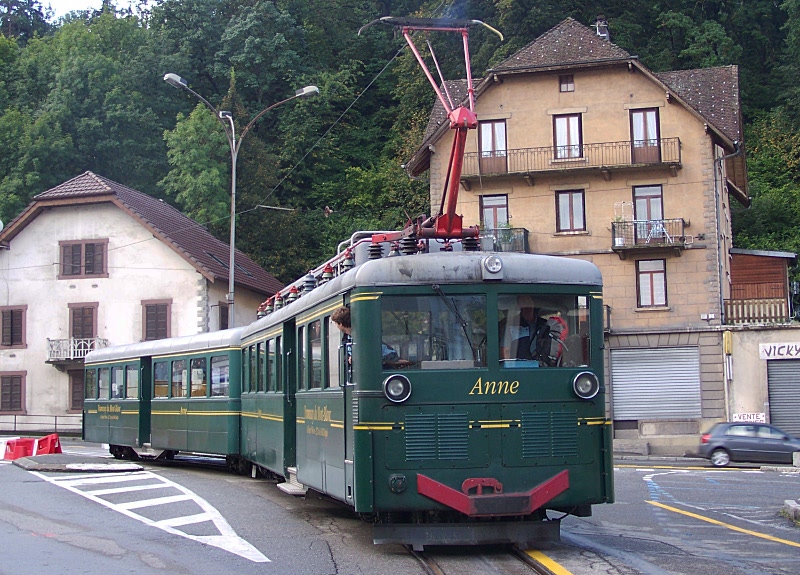

Voici Anne revenant au dépot du Fayet

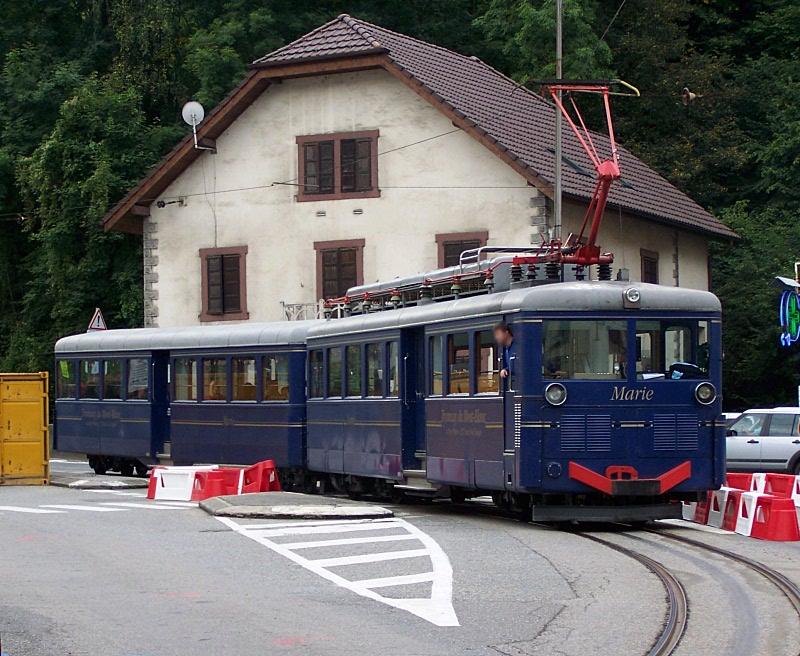

Maintenant au tour de Marie en centre ville du Fayet

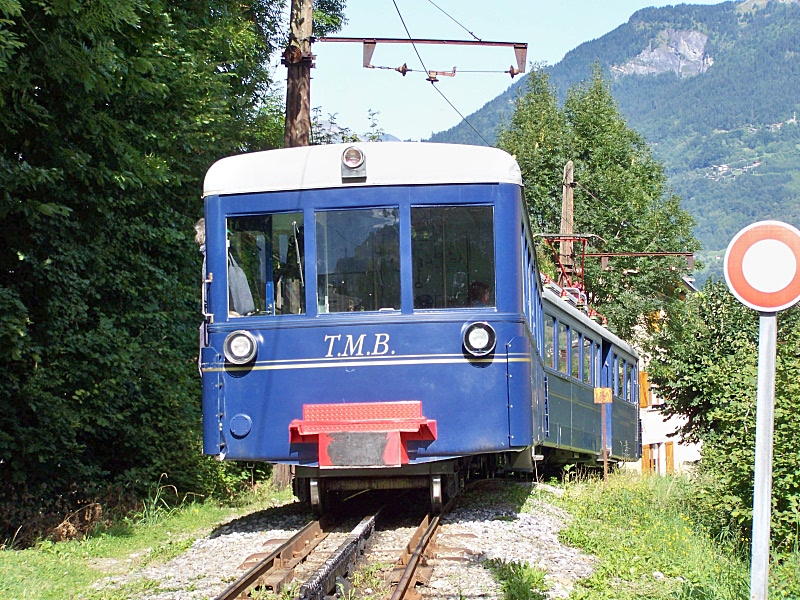

Marie arrivant en gare de ST Gervais MT Blanc

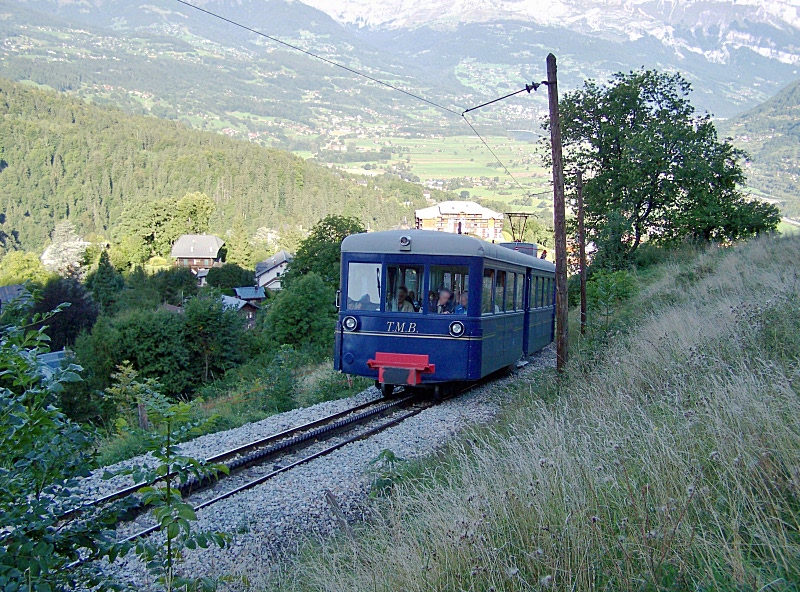

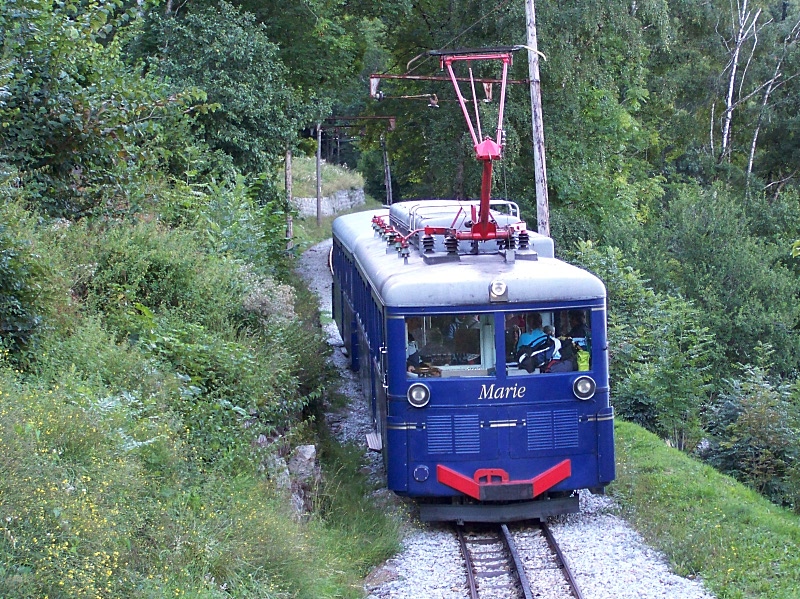

Marie en plein ascension

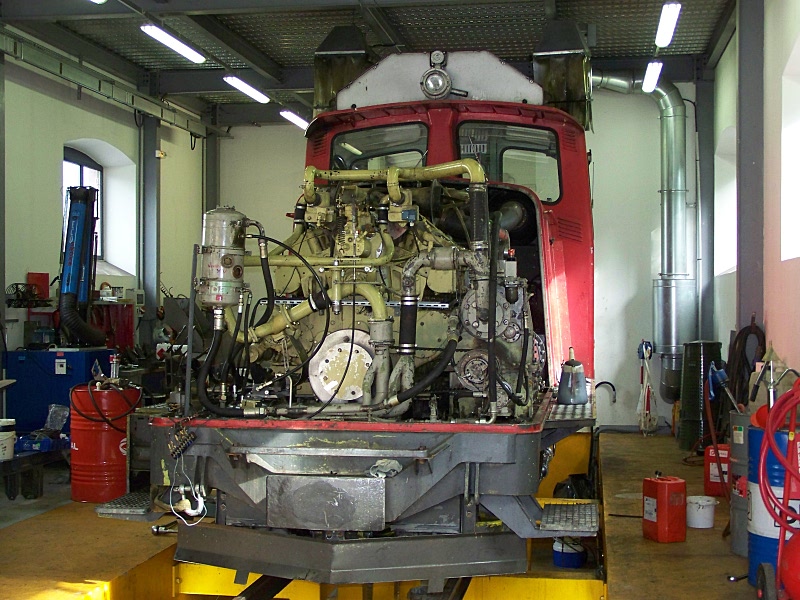

Le Locotracteur SLM Wintherthur aux ateliers du TMB en plein révision
Et voila ___________________________________
Railsdefrancec.com
Les trains Bon posteur
Offline
Joined: 14 May 2008 Posts: 2,897
Votre prénom: Baptiste
Posted: Fri 3 Oct - 12:39 Post subject: Le tramway du Mont-Blanc (TMB)
j'adore la 3, avec la grande profondeur de champs (dommage de la branche seulement). la 5 est pas mal ça montre bien la pente. ___________________________________
|
